【心得】ASUS RT-AC66U B1 不通電，開機燈號全暗，個人維修紀錄

第一次在這個版發文，還請多指教
小弟業餘EE，平日工作是晶片系統除錯工程師，對修理電器或電子產品有一點興趣

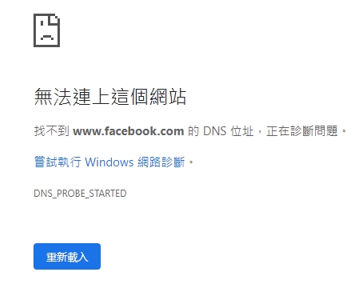

有一日下班到家，發現家裡的Wi-Fi訊號完全消失，檢查發現 ASUS RT-AC66U B1完全沒有電
當下以為是插座掛掉沒電，後來換插座一樣結果，認定機器掛掉
網路上看別人去皇家修過Wi-Fi分享器的經驗好像不太好，加上過保二年又不太想送修
因此想說死馬當活馬醫，自己試試看維修

一開始先檢查變壓器，輸出是19V沒有問題
接下來就開始檢查內部電源電路電壓
變壓器19V接上設備電源接頭後，量測接頭附近耐壓25V的電解電容，得到電壓在0V ~ 0.7V附近跳動
且我用三用電表短路檔確認，發現電容二端好像有短路，覺得不太對
這是後就打開Gemini，問AI這個狀況是發生什麼事
得到的回覆是： (以下AI內容)
可能是主供電迴路短路（Main Power Rail Short） 現象
現象分析：
1.  變壓器空載 19V 正常，接上負載後掉到 0V-0.7V 跳動，代表變壓器進入了 短路保護模式（Hiccup Mode）。
2.  電路板上的 19V 輸入端對地阻抗極低（短路）

因此我開始依照AI建議確認，首先確認的是TVS 保護二極體
這個是在並聯在19V電源側，用來預防輸入電壓太高的狀況，會直接發生短路到地，避免電流灌進晶片
AI建議先拆下來TVS確認電路到地是否還是短路，如果沒有短路，問題就發生在TVS。
但拆下來的結果是還是短路，且TVS量測功能正常(沒短路)，因此問題不在這裡。

AI有另外建議，檢查DC-DC電路IC，因此我看一下板子上的電源IC
量測背面的電源IC FR 8018，發現Vin 和GND之間是短路的，因此先解焊下來檢查
解焊後再量一次，Vin 和GND之間還是短路，因此確定可能是這棵IC掛了
這棵IC一般通路不太好買，光華可能都沒有賣，只能網路上叫料看看
好在露天那邊有個修電視的商家有這個現貨，買了五顆來用
等待期間去光華買了新的TVS換上去，因為舊的拆下來斷零件腳

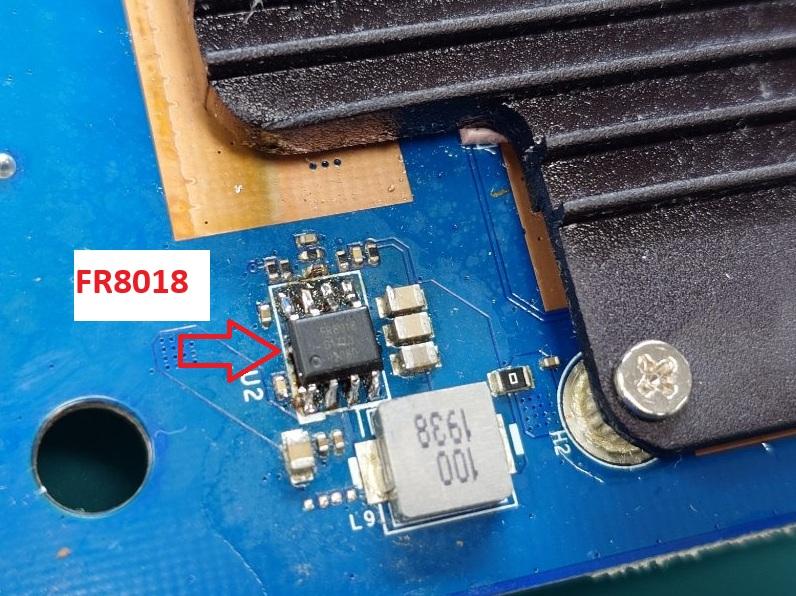

焊接後新的IC如下圖

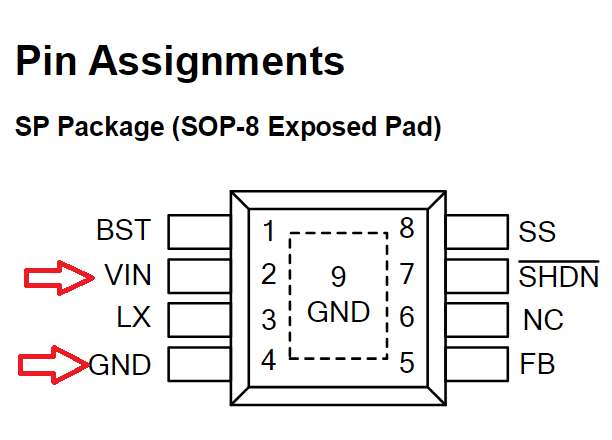

晶片電路各腳如下，量到2跟4腳之間短路


焊接完成後上電，設備的LED燈亮了，開機後幾分鐘後2.4G / 5G燈號都亮
想說修成功了，從公司帶回家測試 (在公司用焊接工具修理)
結果烙賽，發現只有5G訊號，且訊號弱到只有一公尺以內才一點訊號
2.4G訊號完全不見，看起來是訊號功率不足，弱到打不出來

因此又再次求助Gemini，AI一開始給的建議是天線接頭沒接好，或是功率放大電路燒壞等

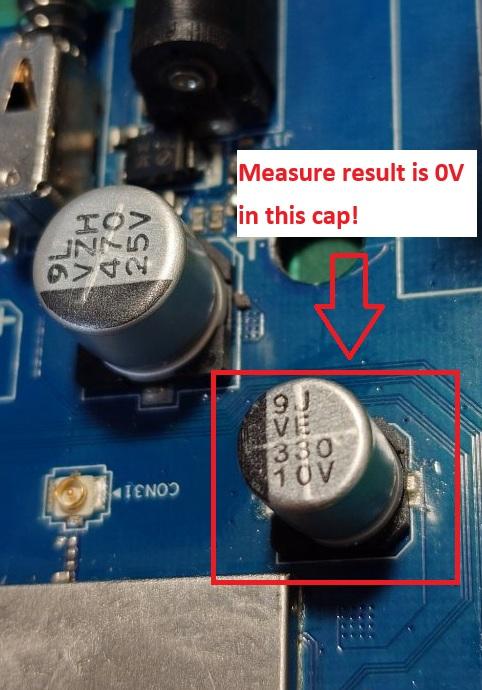

但我想不太可能，因此再重新檢查電路電壓，發現電源旁邊一顆10V耐壓的電容沒電
因此又問AI，AI回答或許這顆電容可能燒壞了，沒有儲電能力
但我看電容外表都正常，認為不太可能損壞
用電表檢查周邊的電感和電容也都正常，因此沒什麼頭緒



後來去礁溪泡溫泉休息一個晚上，隔二天檢查發現，我換上去的FR 8018有一隻腳是空焊 (哭RRR)

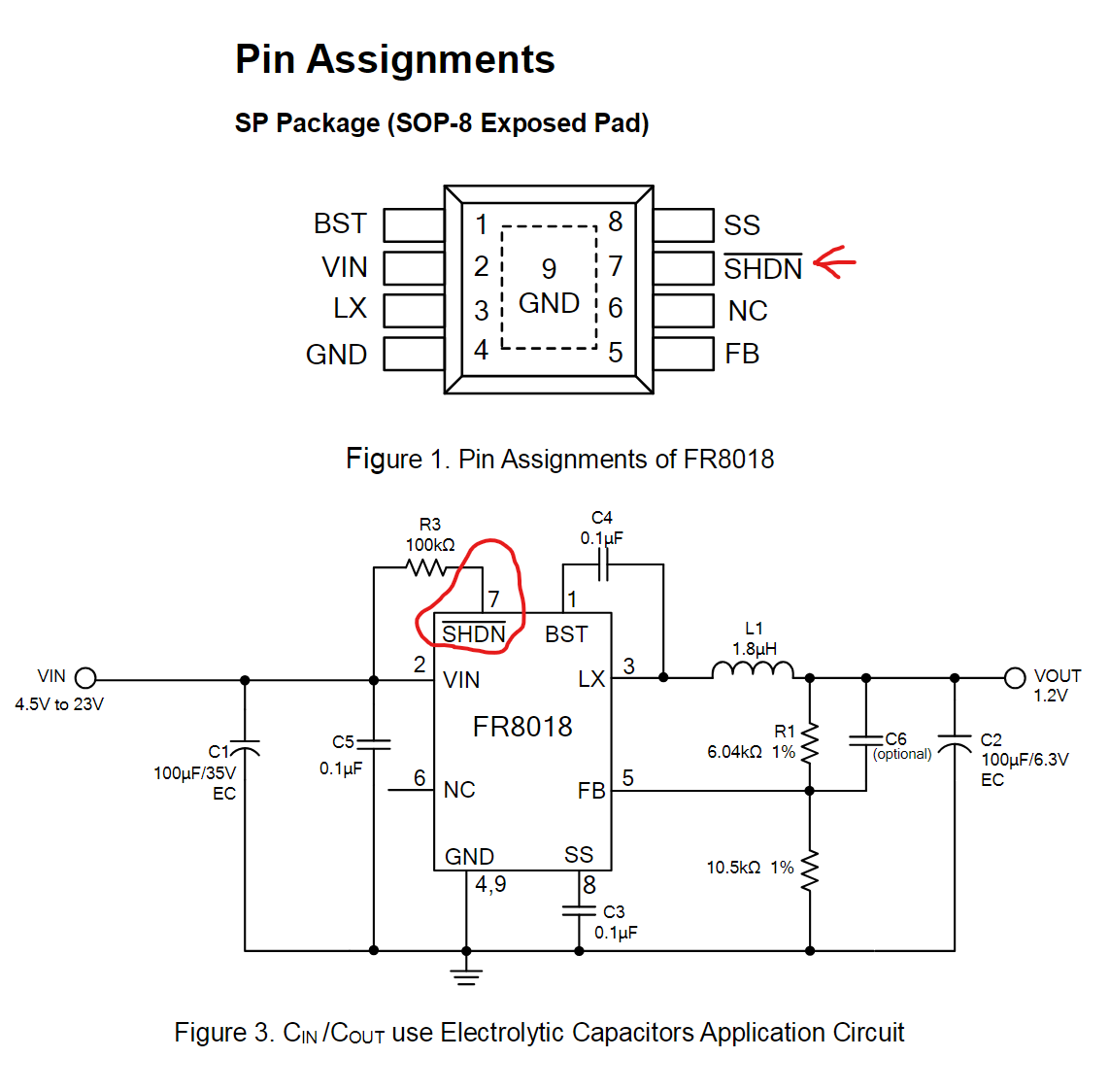

那隻腳剛好是第7隻腳，SHDN (底線)，如果這隻腳沒有拉到高電位，IC就進入Shutdown，Vout = 0V
而Vout預期的輸出應該為5V，推測是供應給PA的電源，因此沒電訊號就打不出來
後來補焊接完終於正常了，完成維修

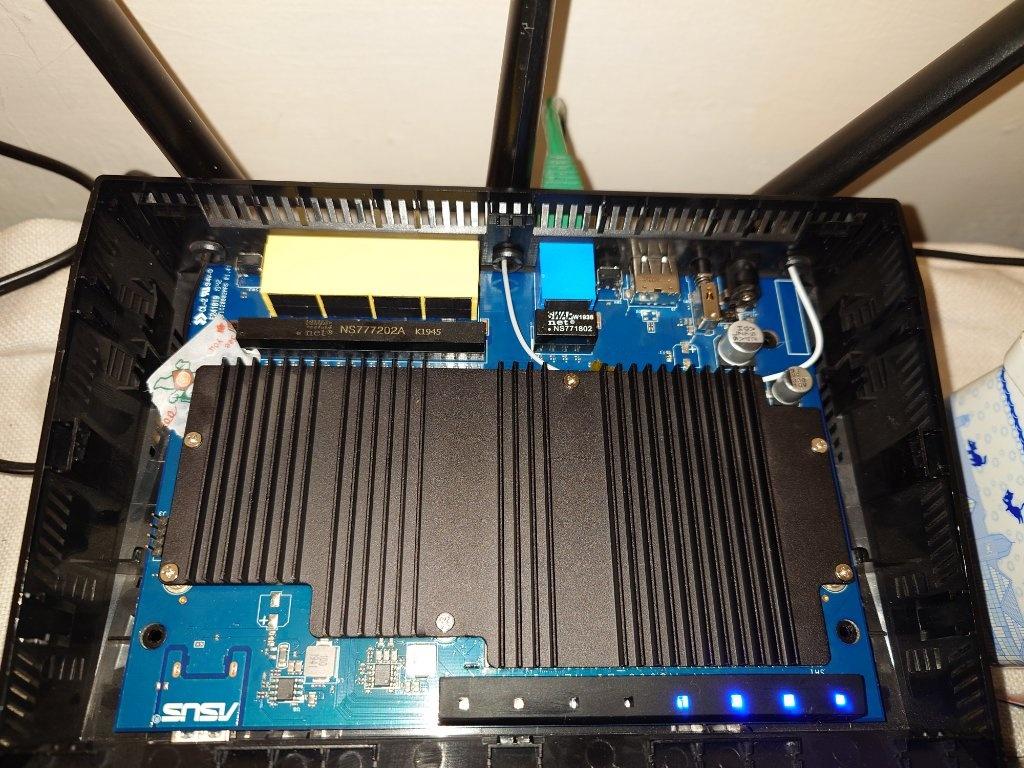

維修完成後燈號全部都正常亮，2.4G / 5G訊號發送強度正常




這次懷疑是我之間為了改善散熱，加裝了一個USB風扇，但風扇其實是12V 0.25A的規格
雖然5V下一樣可以低速使用，但不確定是不是有機會產生一個逆向電流灌進電源IC (問AI推測的可能)
因此暫時先不用了，AI有建議可以加個二極體防止電流倒灌，或許可以改造看看
使用的風扇如下圖



感謝觀看到這裡，做為實作分享，提供大家參考。
